Analyzátorový domek pro řízení a kontrolu v petrochemickém průmyslu.
Analyzátorový domek pro řízení a kontrolu v petrochemickém průmyslu. Customer: Elmep (Česká republika)
Zadání znělo tak, že dle konkrétních obvodových a vnitřních rozměrů máme dodat analyzátorový domek, který bude složen z komponent, které budou splňovat protipožární odolnost 30 min DP1.
Další konstrukční detail byl, aby domek mohl být udržován v nízkém přetlaku a montážní lišty měly předepsanou nosnost až 300 kg.
Klíčová fakta:
- Výroba analyzátorového domku
- Protipožární odolnost 30 min DP1
- Protipožární nátěr
- Komponenty vyrobeny z nerezové oceli
- Uvnitř zabudovaný chromatograf zn. Siemens
Abychom vyhověli požadavku zákazníka, vymysleli jsme toto řešení:
Konstrukce je svařena z jeklů a profilů tak, aby její nosné prvky a protipožární odolnost odpovídala zadání od investora z hlediska nosnosti a požární odolnosti. Celá svařená konstrukce je žárově pozinkována a opatřena protipožárním nátěrem. Stěny jsou vyrobeny z protipožárních sendvičovým panelů.
Prostupy pro kabeláž a potrubí jsou zhotoveny z nerezového materiálu. Pro montáž prostupů RoxTec máme certifikát pro jejich montáž. Dle dohody s investorem jsou některé vzduchotechnické prostupy osazeny protipožárními mřížkami. Dveře jsou s certifikací požární odolnosti a kouřotěsnosti s požadovaným dveřním zavíračem.
Vnější povrch je opatřen nátěrem odolávajícím mírně kyselému prostředí.
Celková konstrukce domku je vymyšlena tak, aby mohla sloužit svému primárnímu účelu a tou je analýza okolního ovzduší a zároveň poskytla co nejpříjemnější prostředí pro obsluhu zařízení.

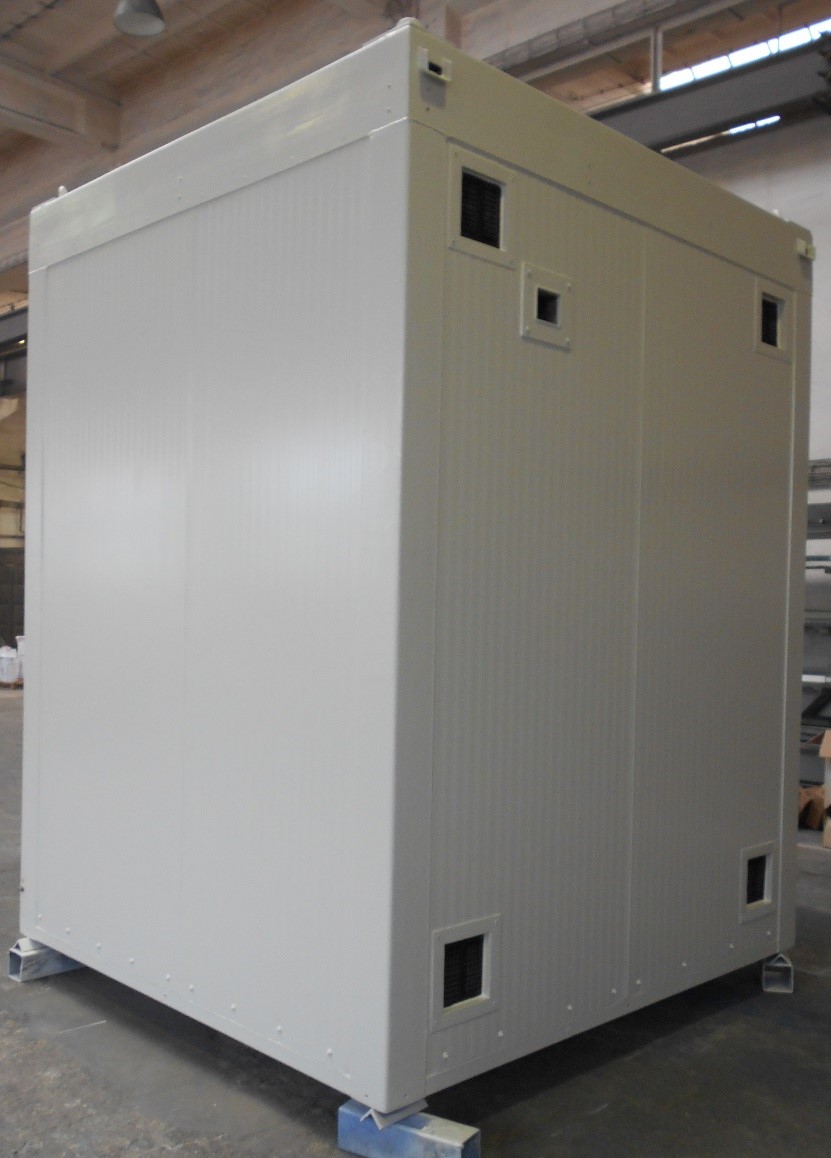

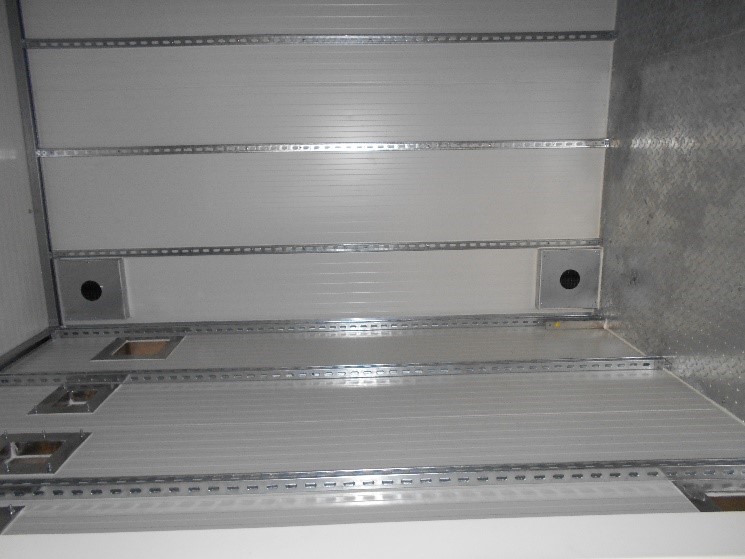

Uvnitř domku jsou rohy vyloženy hliníkovou lištou a vytvořena síť z nosných lišt. Z podlahy (pozinkovaný slzičkový plech) jsou v určených místech vyvedeny dva uzemňovací nerezové body pevně svařené s rámem celého domku.
Střecha je konstruována z trapézového zinkovaného plechu přišroubovaného k ocelové konstrukci domku, sedlové provedení.
Odvodňovací kanálky jsou uvnitř pozinkované konstrukce a vyúsťují do okapového žlabu na dvou bočních stranách domku. Vnější povrch je opatřen nátěrem odolávajícím mírně kyselému prostředí dle zadání investora.
Utěsnění všech spár je provedeno protipožárním silikonový a akrylátovým tmelem.

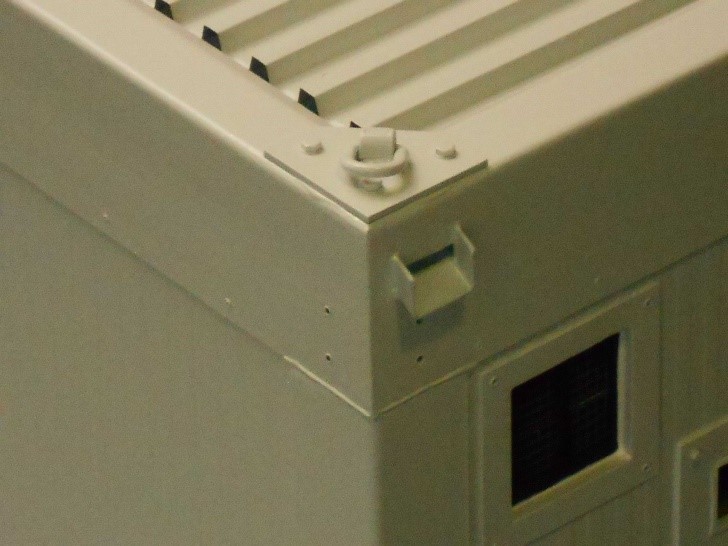

V rozích domku jsou umístěna 4 navařovací zvedací oka (upevňovací body) na nerezovém plechu pro snadnou a bezpečnou manipulaci s domkem.
